組立基礎ブロック    特許

特徴
●重機が侵入不可な狭い場所に据え付ける事ができます。
●分割搬入できるので、屋上などにもラフター無しで搬入できます。
●基礎の高さは組立自由(H1,000位まで)

組立基礎ブロック

H100の中間底部を
アイボルトにて吊り据付

組立基礎ブロック

H100の中間底部を
90度回転させセット
凸凹にスムーズに合う

組立基礎ブロック

M12ボルトとワッシャーにて
インサートに接続

組立基礎ブロック

Tレンチにて締め
接続後モルタルまたは
コーキング剤にて充填

組立基礎ブロック

最上部はH100の
上部面取を設置

組立基礎ブロック

Tレンチにて締め
接続後モルタルまたは
コーキング剤にて充填

組立基礎ブロック

H300のブロックが完成
高さの異なるブロックの
組み合わせも可能です
H1,000位まで対応できます

組立基礎ブロック

□400は内径φ267
□500は内径φ318

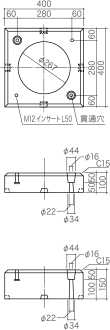

参考図

4×4×1(1.5)上部面取

図面

4×4×1(1.5)中間底部

図面

5×5×1上部面取

図面

5×5×1中間底部

図面
サイズ表
呼称 W [㎜] D [㎜] H [㎜] 内径φ [㎜] 重量[ Kg ]
4×4×1上部面取 400 400 100 φ267 23
4×4×1中間底部 400 400 100 φ267 24
4×4×1.5上部面取 400 400 150 φ267 35
4×4×1.5中間底部 400 400 150 φ267 36
5×5×1上部面取 500 500 100 φ318 38
5×5×1中間底部 500 500 100 φ318 39
