歩車道境界ブロック JIS A 5371/L形側溝JIS A 5372    日本産業規格

サイズ表:歩車道境界ブロック JIS A 5371

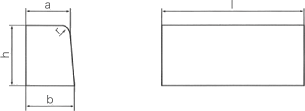

片面歩車道境界ブロック

寸法:単位mm

種類 呼び 上面の幅(a) 底面の幅(b) 高さ(h) r 長さ(l) 重量(kg)
片面歩車道境界ブロック A 150 170 200 20 600 44
B 180 205 250 30 600 66
C 180 210 300 30 600 80

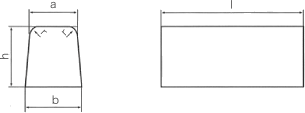

両面歩車道境界ブロック

寸法:単位mm

種類 呼び 上面の幅(a) 底面の幅(b) 高さ(h) r 長さ(l) 重量(kg)
両面歩車道境界ブロック A 150 190 200 20 600 46
B 180 230 250 30 600 70
C 180 240 300 30 600 86

地先境界ブロック

寸法:単位mm

種類 呼び 上面の幅(a) 底面の幅(b) 高さ(h) c 長さ(l) 重量(kg)
地先境界ブロック(面取有) A 120 120 120 10 600 20
地先境界ブロック(面取無) A 120 120 120 10 600 20
地先境界ブロック(面取有) B 150 150 120 10 600 25
地先境界ブロック(面取有) C 150 150 150 10 600 31

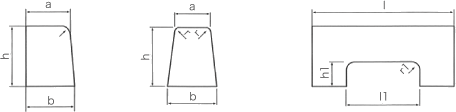

片面歩車道境界・両面歩車道境界ブロック用の水抜

寸法:単位mm

種類 呼び 水抜の幅(l1) 水抜の高さ(h1) r 1 重量(kg)
片面水抜用ブロック C 300 150 30 59
両面水抜用ブロック C 300 150 30 63

両面端末用ブロック

寸法:単位mm

種類 呼び 上面の幅(a) 底面の幅(b) 高さ(h) r 長さ(l) R 重量(kg)
両面端末用ブロック A 150 190 200 20 600 150 44
B 180 230 250 30 600 200 67
C 180 240 300 30 600 250 83

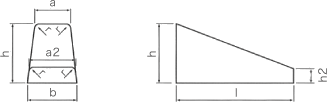

両面切下用ブロック

寸法:単位mm

種類 呼び 上面の幅(a) 底面の幅(b) 高さ(h) r 長さ(l) a2 h2 重量(kg)
両面切下用ブロック B-C2 180 230 250 30 600 216 70 47
C-C2 180 240 300 30 600 226 70 57

両面中ブロック

寸法:単位mm

種類 呼び 上面の幅(a) 底面の幅(b) 高さ(h) r 長さ(l) 重量(kg)
両面中ブロック B-C2 216 230 70 30 600 21
C-C2 226 240 70 30 600 22

サイズ表:L形側溝JIS A 5372

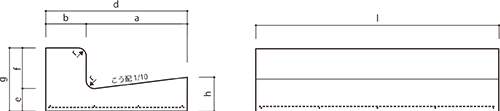

L形側溝

寸法:単位mm

種類 呼び a b c d e f g h i r l 重量(kg)
1種 250A 250 100 - 350 55 100 155 80 - 20 600 44

※寸法許容差は日本産業規格に準ずる。
