Σ基礎（高尺フェンス・標識・街路灯・看板用特殊PC基礎）
工事実績 約12,000件（2014年8月現在）

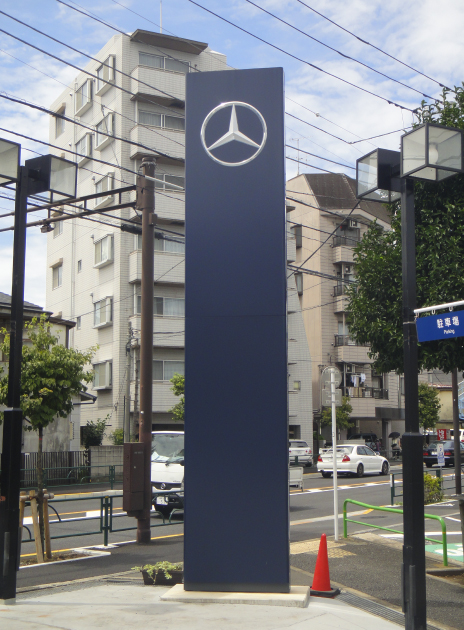

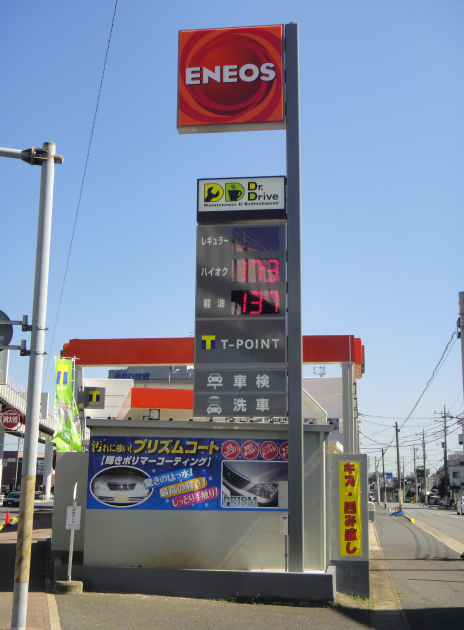

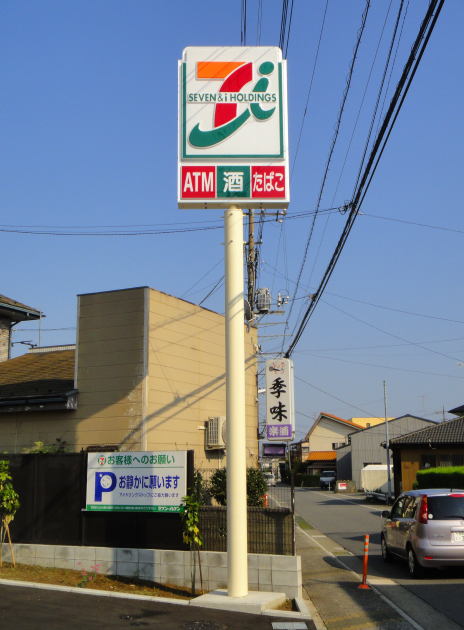

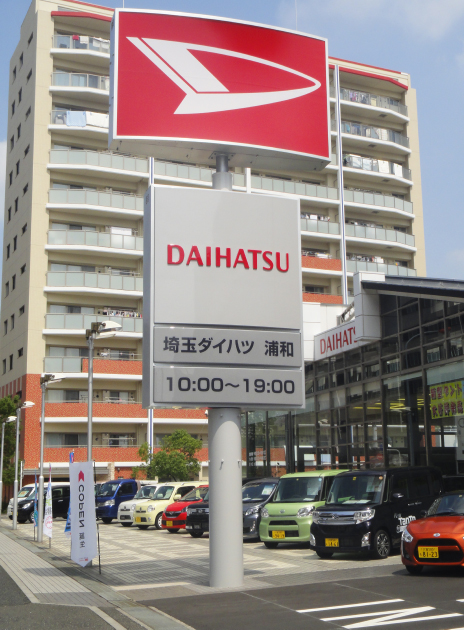

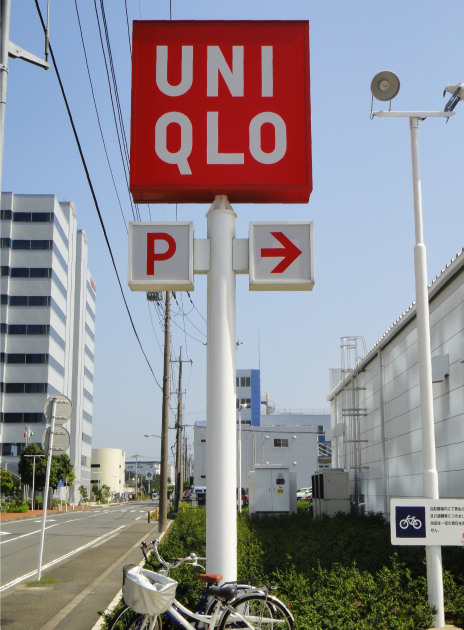

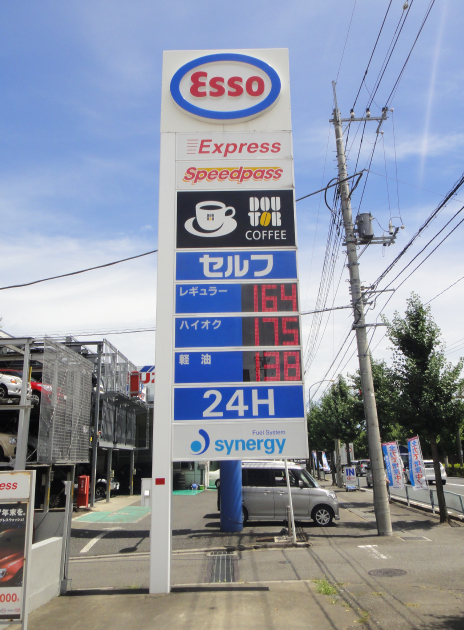

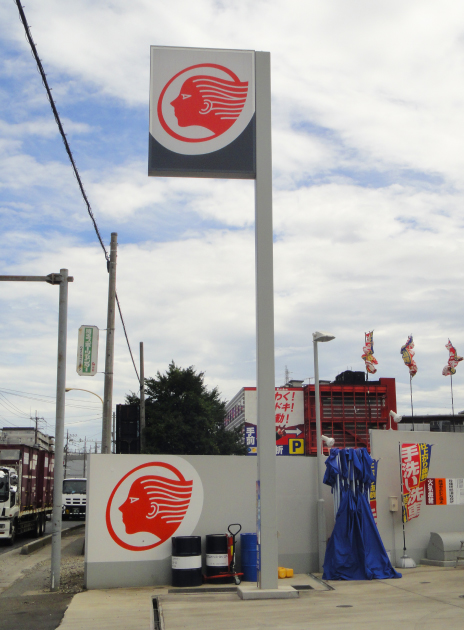

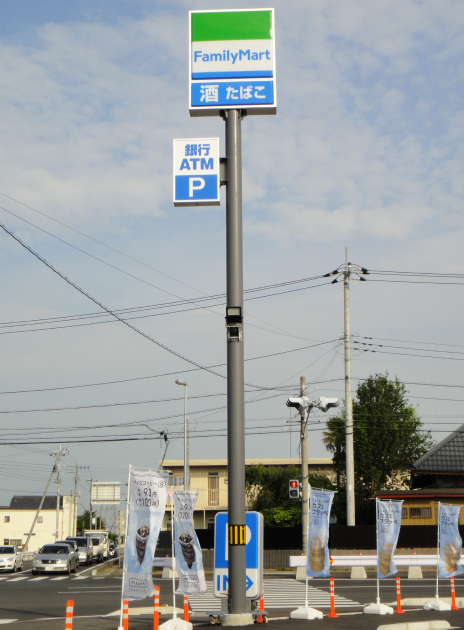

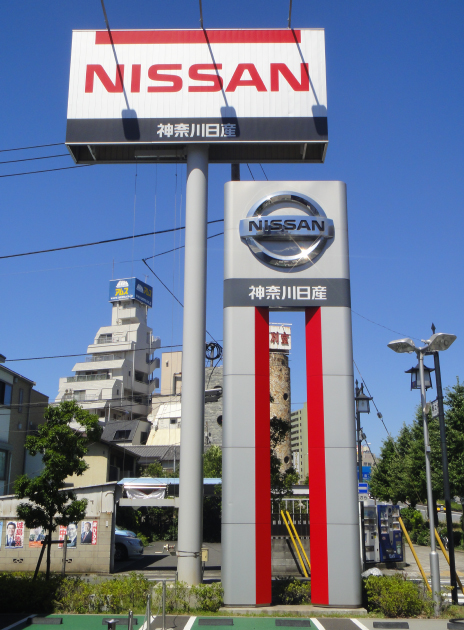

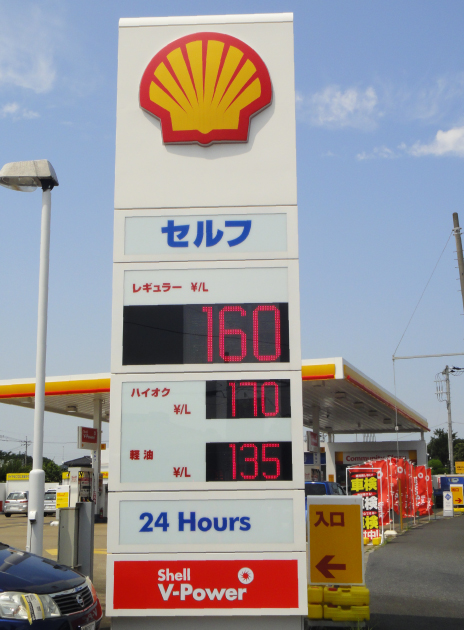

大型看板、サインポール（施工例）

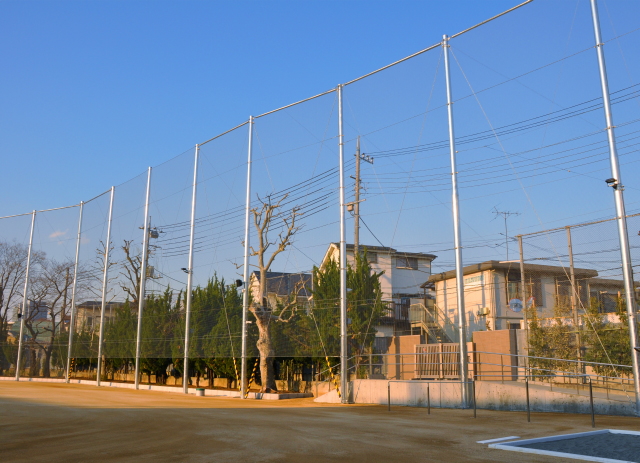

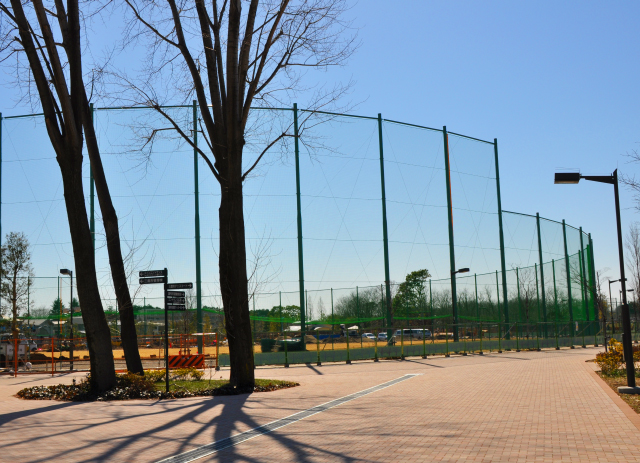

高尺、防球ネットフェンス（施工例）
画期的な高強度特殊PC基礎の特長
- 1. 支持力が大きくとれ、外観が美しくてスマートです。
- 2. 基礎本体の曲げ剛性が非常に大きい。
- 3. 土地の有効利用と経済的な設計ができます。
- 4. 工期短縮と費用節減が可能になります。
- 5. 形状が円柱のため、据え付けが簡単で地盤との密着度が大きい。
| サイズ表 | ※特殊な長さについては別途ご相談ください。 | ||||
|---|---|---|---|---|---|
| 記号 | 外径 [mm] | 厚さ [mm] | 内径 [mm] | 長さ [mm] | 重量 [Kg] |
| Σ35 | φ350 | 60 | φ230 | 2,000 | 284 |
| 2,500 | 355 | ||||
| 3,000 | 426 | ||||
| Σ40 | φ400 | 65 | φ270 | 2,000 | 356 |
| 2,500 | 445 | ||||
| 3,000 | 534 | ||||
| Σ45 | φ450 | 70 | φ310 | 1,500 | 325 |
| 2,000 | 434 | ||||
| 2,500 | 542 | ||||
| 3,000 | 651 | ||||
| Σ50 | φ500 | 80 | φ340 | 2,000 | 550 |
| 2,500 | 687 | ||||
| 3,000 | 825 | ||||
| Σ60 | φ600 | 90 | φ420 | 2,000 | 750 |
| 2,500 | 937 | ||||
| 3,000 | 1,125 | ||||
| 3,500 | 1,312 | ||||
| 4,000 | 1,500 | ||||
| 4,500 | 1,687 | ||||
| 5,000 | 1,875 | ||||
| 5,500 | 2,062 | ||||
| 6,000 | 2,250 | ||||
| Σ70 | φ700 | 100 | φ500 | 2,000 | 980 |
| 2,500 | 1,225 | ||||
| 3,000 | 1,470 | ||||
| 3,500 | 1,715 | ||||
| 4,000 | 1,960 | ||||
| Σ80 | φ800 | 110 | φ580 | 3,000 | 1,860 |
| 3,500 | 2,170 | ||||
| 4,000 | 2,480 | ||||
| 4,500 | 2,790 | ||||
| 5,000 | 3,100 | ||||
※厚さ許容範囲は0～+25mmです。
